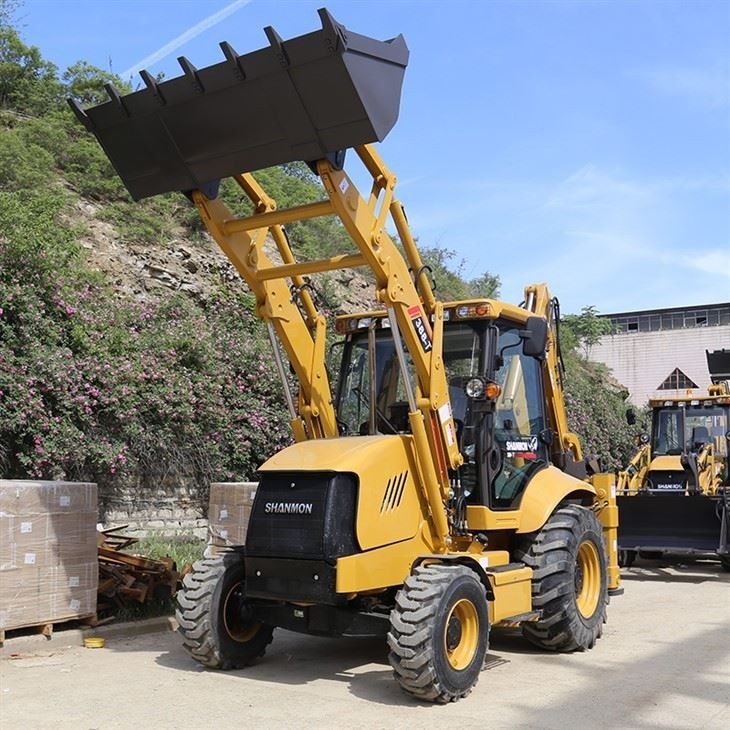

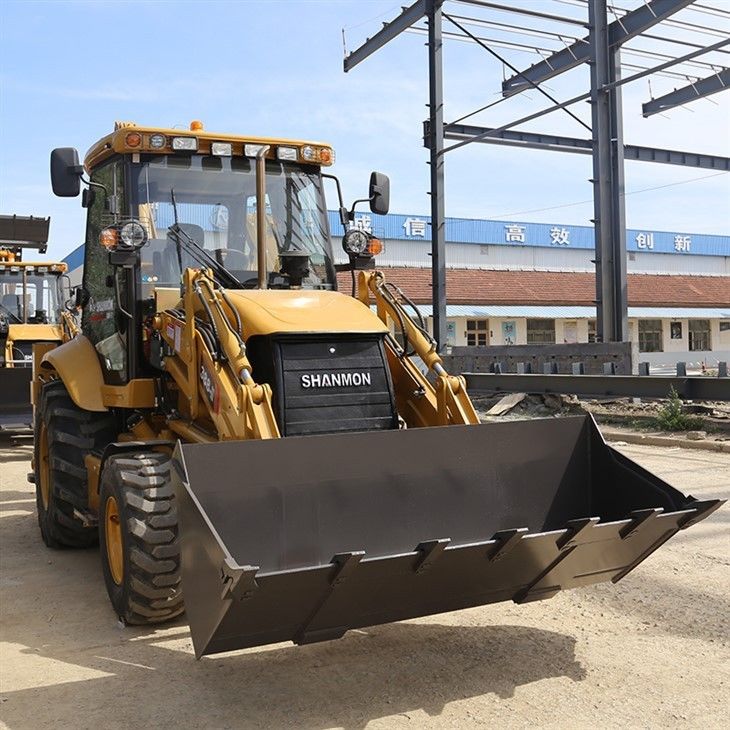

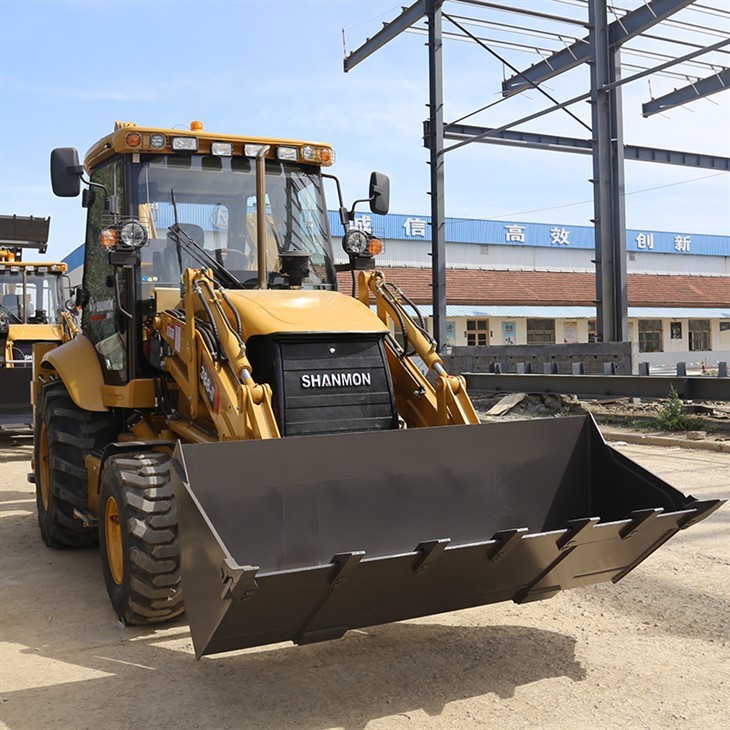

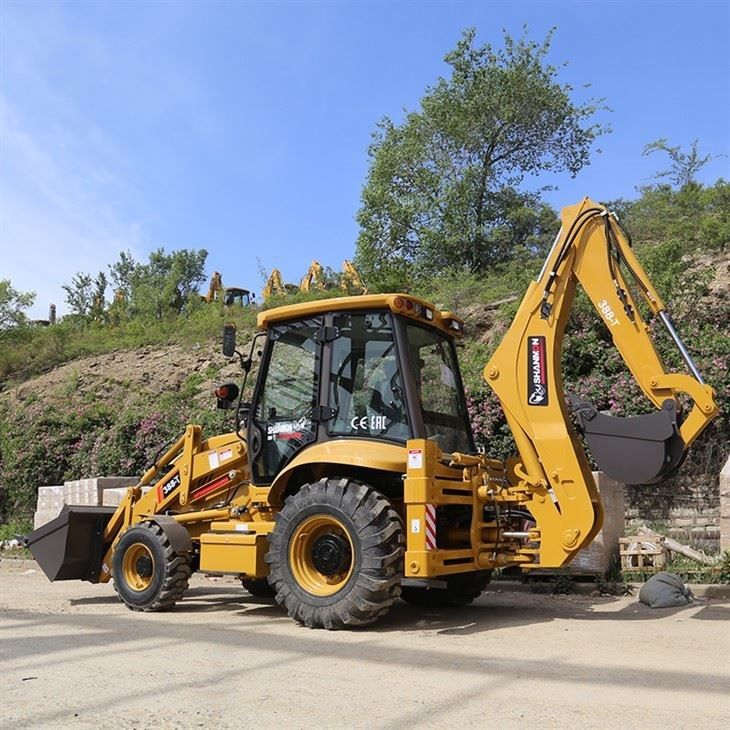

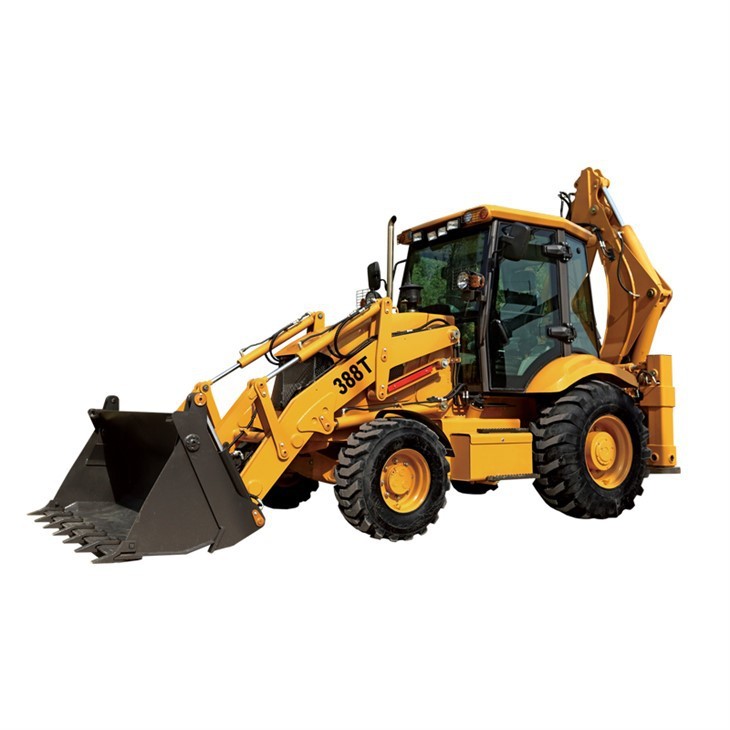

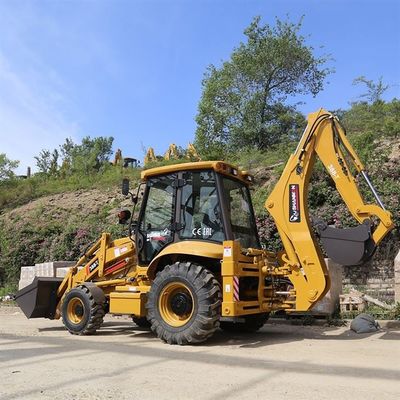

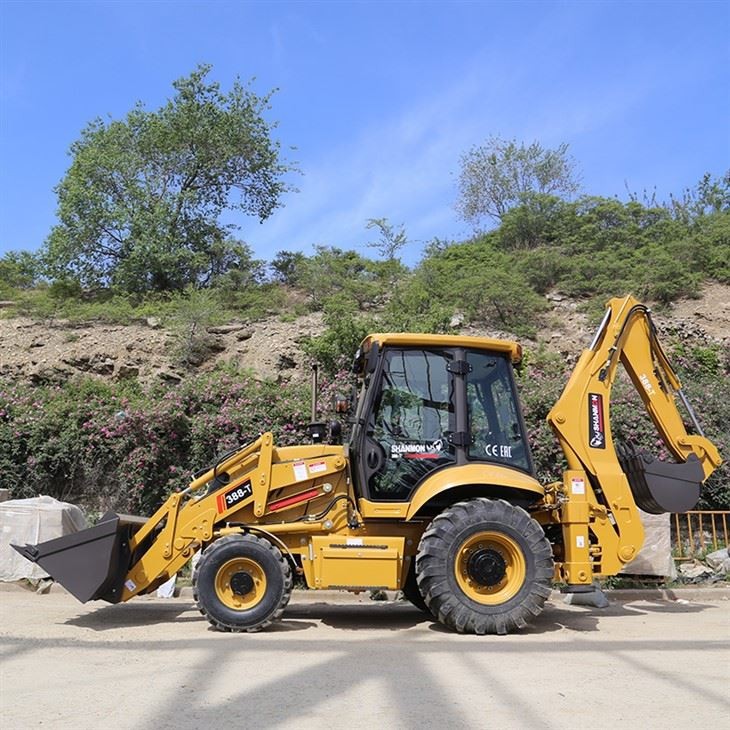

La pelle 388T est une version profondément améliorée de la pelle Shanmon 388.Boîte de vitesses CarraroComparativement à la 388, les essieux Carraro adoptent des freins à traction sur humidité, ce qui se traduit par une vitesse de conduite plus élevée et un fonctionnement plus flexible.Le Shanmon 388T a quatre vitesses avant et quatre vitesses arrière.Avec un seau polyvalent et des raccords variables, le 388T sera l'épine dorsale de l'industrie de la construction.
| Dimension globale | Poids de fonctionnement | 8200 kg |
| Dimension globale (L × L × H) | 6050 × 2465 × 3100 mm | |
| Base de roue | 2280 mm | |
| La bande de roulement des roues | 1785 mm | |
| Dégagement du sol | 300 mm | |
|
Résultats |
Capacité du seau de chargement |
1.0m3 |
|
Force de rupture du chargeur |
47KN |
|
|
Capacité de levage du chargeur |
2500KG |
|
|
Hauteur de déversement du chargeur |
2760 mm |
|
|
Portée de décharge du chargeur |
900 mm |
|
|
Profondeur de creusement du chargeur |
52 mm |
|
|
Capacité du seau de remorque |
0.3m3 |
|
|
Forces de creusement par seau de remorqueuse |
50KN |
|
|
Angle d'oscillation de la pelle |
180° |
|
|
Hauteur de déversement de la remorque |
3795 mm |
|
|
Profondeur maximale de creusement de la pelle |
4085 mm |
|
|
Max. force de traction |
60KN |
|
|
Moteur |
Modèle |
Weichai WP4G95E221: |
|
Le type |
Pour les véhicules à moteur électrique |
|
|
Diamètre intérieur de la bouteille*trait |
4-105×130 |
|
|
Puissance nominale |
70 kW/95 ch |
|
|
Vitesse nominale |
Le système de freinage doit être équipé d'un système de freinage. |
|
|
Min. consommation de carburant |
230 g/kw.h |
|
|
Max. couple |
380 N.m. |
|
|
Déplacement |
4.5L |
|
| Système de direction | Le type | Direction hydraulique |
| Modèle de détournement | Le numéro de la banque est: | |
| Livraison par pompe | 63 ml/j | |
| Angle de direction | ± 36° | |
| Radius de virage min | 6581 mm | |
| Axe de conduite | Modèle | 26.2-1920/28.43M-1654 |
| Produit de fabrication | Italie carraro | |
| Charge maximale de l'essieu avant | 22.5 tonnes | |
| Charge maximale de l'essieu arrière | 18.75 tonnes | |
| Transmission | Boîte de vitesses | Transfert de puissance du contre-arbre |
| Modèle | TLB1-4WD | |
| Les engrenages | 4 vitesses avant et 4 vitesses arrière | |
| Convertisseur de couple hydraulique | Carraro | |
| Pression à l'entrée | - | |
| Pression de sortie | 1.3-1.55Mpa | |
| Mode de refroidissement | circulation de la pression d'huile de refroidissement | |
| Livraison par pompe | 40 ml/j | |
|
Roue |
Taille de la roue avant |
14 à 17.5 |
|
Taille de la roue arrière |
19.5L-24 |
|
|
Pression des pneus avant |
0.4Mpa |
|
|
Pression des pneus arrière |
0.35Mpa |
|
|
Vitesse de déplacement |
38 km/h |
|
| Système de freinage | Frénésie de service | Autorégulation interne humide, équilibre |
| Fréquence de stationnement | freinage manuel | |
| Pression du système | Système hydraulique de chargement | 20 MPa |
| Système hydraulique de creusement | 20 MPa | |
|
Système hydraulique de direction |
14Mpa |
